詳細資料

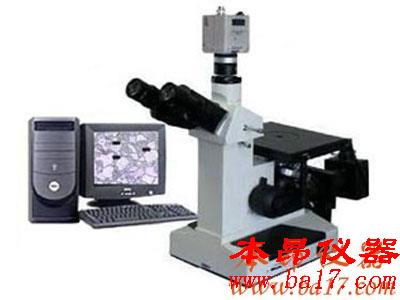

4XC-MS圖像分析金相顯微鏡詳細介紹?
儀器成套性
⑴ 儀器主體
⑵ 光源組?
⑶ 目鏡筒?
⑷ 三目接口?
⑸ 平場物鏡PL10×,PL25×,PL40×,PL100×油
⑹ 平場目鏡10×?
⑺ 分劃目鏡10×
⑻ 測微尺0.01/ 1 mm
⑼ 濾色片 黃,綠,藍,磨砂?
⑽ 合成浸油
⑾ 載物片Φ10 mm,Φ20 mm??
⑿ 彈性?shī)A?
⒀ 防塵罩??
⒁ 備用燈泡20W/ 6V?
⒂ 備用保險絲0.5A
系統配置
1.金相顯微鏡：??? 三目倒置金相顯微鏡4XC
2.數碼適配鏡：??? MCL-D專用顯微鏡與數碼相機的光學和機械接口
3.數碼相機或CCD攝像頭： 品牌數碼相機 1350萬像素
4.圖像處理系統：? DH - CG400圖像捕捉卡 (高分辨率圖像實時采集卡 二次開發軟件包)
5.圖像分析系統：? 專業定量金相分析計算機操作系統 (軟件)
6.微機和打印機：? 聯想商用電腦和 HP黒白激光打印機 (當前主流配置)
圖像處理系統 DH - CG400
DH-CG400彩色/黑白圖像捕捉卡，能實時傳送數字視頻信號到顯示存儲器或系統存儲器。輸入的彩色視頻信號經數字解碼器、模/數轉換器、比例縮放、裁剪、色空變換等處理，通過PCI總線到VGA卡實時顯示或傳到計算機內存實時儲存。數據的傳送過程是由圖像卡控制，無需CPU參與，瞬間傳輸速度可達132MB/S。
系統具有如下特點：
? 輸入方式：????? 軟件選擇及切換：六路CVBS輸入、三路Y/C輸入、六選一模擬視頻輸出；
? 圖像采集分辨率：768×576×24bit（PAL）、640×480×24bit（NTSC）；
? 靈活采集圖像：? 支持單場（奇場或偶場）、單幀、連續場、連續幀、間隔幾場或幾幀等多種采集方式；
? 圖形覆蓋功能：? 通過填寫屏蔽（MASK）模板，可實時顯示和儲存任意形狀的輸入圖像；
? 硬件完成輸入圖像的比例縮放（SCALE）、裁剪（CLIP）；輸入圖像的大小、位置可靈活設置；
? 支持色度空間變換YUV4︰2︰2、RGB32和Y8Bit等多種圖像顯示和儲存格式；
? 支持計算機內容與采集圖像同屏顯示的工作方式；
? 支持軟件調整亮度、色調、色飽和度、對比度；
? 支持用戶加密功能：保護用戶軟件不受盜版侵害；
? 提供WINS及Linux環境下的開發工具及演示程序；支持VC、VB、BC、C＋＋ Builder等開發環境。
? 金相圖像分析系統簡介 (專業定量金相分析軟件)
??? 金相圖像分析系統（軟件）融合了當今先進的圖像分析技術，為金相顯微鏡和智能分析技術的好結合，測量、評級結果快速、正確，符合國標和美國ASTM標準。系統界面全部漢化，簡潔明了和操作方便，經過簡單培訓或?qū)φ帐褂谜f(shuō)明書，就可自如操作。
系統包括如下功能：
? 圖像編輯軟件： 圖像采集，圖像存儲等十多種功能；
? 圖像軟件：???? 影像增強，圖像疊加等十多種功能；
? 圖像測量軟件： 周長、面積、百分含量等幾十種測量功能；
? 輸出方式：???? 數據表格方式輸出，直方圖輸出，圖像打印輸出。
? 專用金相軟件包：
? 晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）；
? 非金屬夾雜物測量、評級（其中包括硫化物、氧化物、硅酸鹽等）；
? 珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級；
? 脫碳層、滲碳層測量，表面涂層厚度測量；
? 鐵素體、奧氏體型不銹鋼中相-面積測量；
? 高硅鋁合金初晶硅與共晶硅分析；
? 鈦合金材料分析……等近200個專業項目，適應絕大多數單位金相分析和檢驗的要求。
?
4XC-MS圖像分析金相顯微鏡技術參數?
1.結構：??????????????? 倒置式 三目鏡筒 傾角30 ° 瞳距和屈光度可調? 4物鏡轉換器
2.總放大倍率：????????? 顯微鏡100 -1000× 圖像300 - 3000×
3.分劃目鏡：??????????? 10× 平場可變焦? 格值0.1 mm
4.測微尺：????????????? 格值0.01 mm / 1 mm
5.雙層機械載物臺：????? 200 × 152 mm 移動范圍15 × 15 mm
6.調焦機構：??????????? 同軸粗微動? 限位保護? 升降范圍30 mm 微調0.002 mm
7.照明系統：??????????? 亮度可調 鹵素?zé)?0W / 6V帶濾色片
8.放大倍率和視場 (可以選配其他倍率)?
