Scopemeter 190 Series II系列四通道示波表詳細介紹
使用安全等級為 CAT IV 的新型四通道 Fluke ScopeMeter 190 系列 II 示波器，可以觀察更多現象，解決更多問題

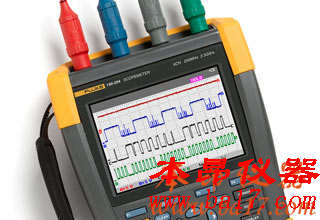

新型 Fluke ScopeMeter 190-104 (100MHz) 和 190-204 (200MHz) 示波器具有極高安全等級，堅固耐用，便于攜帶，擁有臺式示波器的高性能。 這些堅固耐用的示波器是針對工廠維護工程師和技術人員設計的，可在條件惡劣、臟亂和危險的工業環境中進行各種測試，使用范圍從微電子應用直至功率電子應用。
新型 190 系列 II 示波器包括所有標準 ScopeMeter 示波器功能，包括 TrendPlot?、Connect-and-View? 觸發和 ScopeRecord? 等：
- 四個電隔離輸入
- CAT III 1000V / CAT IV 600V 安全等級
- 分為帶寬為 100MHz 和 200MHz 的兩種型號
- 單次、脈寬和視頻觸發
- 采樣率高達 2 GS/s，分辨率高達 400 ps
- 深存儲器：每個通道的軌跡波形有 10,000 個樣點，可進行放大以觀察細節
- IP51 防護等級，防水防滴，可在惡劣環境中進行測量
- 隔離 USB 端口，用于連接存儲設備和 PC
- 電池采用標準的鋰離子技術，使用壽命為 7 小時
- 具有易于接觸的電池蓋，便于更換電池
- 具有一個便利的拴系槽，可在無人看管的情況下將示波器鎖住
診斷能力提高到四倍，安全等級達 CAT IV
新型Fluke ScopeMeter 190 系列 II 便攜式示波器是一款雙絕緣、四通道浮置示波器，安全等級達到在CAT III 1000V/CAT IV 600V 環境進行測量的要求。
可視：
同時檢查輸入信號、輸出反饋回路或安全聯鎖以找到眾多問題，包括：
- 電路電壓/電流過載
- 信號定時測量和同步問題
- 衰減/輸入阻抗不匹配
- 信號波動/漂移
進行三相測試以診斷變速驅動器、功率逆變器和變頻器
可視：
利用四個通道來測試變頻器以及風能和運輸應用中使用的逆變器功率電子電路：
- 測試三相電源輸入中的諧波、瞬變和負載
- 對直流到交流轉換器中的故障 IGBT 門電路進行故障排查
- 測試 PWM 輸出有無反射和瞬變
安全測量從 mV 到 kV 的電壓
標準探頭覆蓋從 mV 到 kV 的寬應用范圍，可隨時測量微電子電路直至大型中壓電氣系統。通過獨立的隔離輸入，可在具有不同接地參考的混合電路中進行測量，消除了意外對地短路的風險。
市場上僅有的 IP-51 級示波器，可在*為惡劣的環境條件下進行測量
所有 ScopeMeter 示波器均結構堅固和抗沖擊，適合在惡劣環境中進行測量。它們具有密封外殼，防滴、防塵、防水蒸汽和空氣中的污染物，可確保任何時候均具有可靠而精確的性能。
充一次電可在整個班次期間使用
新型高性能電池采用鋰離子技術，可保持示波器正常運行 7 個小時。易于接觸的電池蓋便于快速更換電池。
通過新的 USB 連接方便地捕獲和共享波形
通過與測量輸入電路進行電氣隔離的兩個 USP 端口，可方便地與 PC 或 USB 存儲設備進行 USB 連接，并將無限多個波形、屏幕畫面或儀器設置存儲到 USB 存儲設備上。連接到一個 PC USB 接口，并使用 Windows 軟件 FlukeView 來傳輸和歸檔重要測量數據。
通過 Connect-and-View? 觸發來即時查看穩定顯示
Connect-and-View? 功能可通過識別信號模式來自動設置正確觸發。無需接觸按鈕，即可穩定、可靠和可重復地顯示幾乎任何信號，包括電機驅動器和信號和控制信號。可加快多個測試點的連續測量。
通過 ScopeRecord?，可記錄長達 48 小時的高分辨率波形
ScopeRecord 存儲器每個通道可存儲多達 27,000 個數據點，從而能夠捕獲間歇事件和快速毛刺信號。（可存儲兩組多通道記錄值，以便以后進行分析。）
- 存儲運動軌跡以及 UPS、電源和電機起動等事件
- 通過“觸發時停止”模式，ScopeMeter 示波器可自動識別電源故障，并存儲發生故障前的波形數據
- 通過波形縮放（*高放大 100 倍），可以查看*細微的細節，如單個電源周期
TrendPlot? 無紙記錄儀可進行長達 16 天的記錄，有助于發現間歇故障
間歇故障可能由不良接頭、塵土污物和腐蝕以及斷開的電纜或連接器引起。電源中斷、電壓突降或電機的起動和停止也可引起機器停止運行。Fluke ScopeMeter 示波器中的 TrendPlot 功能可通過以下方式幫助發現這些故障：
- 在長達 16 天時間內，繪制*小/*大峰值和平均值隨時間變化的曲
- 繪制所有四個輸入的電壓、電流、溫度、頻率和相位等參數的任意一組參數的曲線，全部帶有時間和日期標記，以便精確確定故障
技術參數
|
|
帶寬
|
Fluke 190-204: 200 MHz
Fluke 190-104: 100 MHz |
|
實施采樣率
|
Fluke 190-204: 2.5 GS/s
Fluke 190-104: 1.25 GS/s |
|
輸入數
|
4 |
|
獨立浮置隔離輸入
|
輸入、參考和地之間*高 1000 V
|
|
時基范圍
|
5 ns - 2 min/div
|
|
輸入靈敏度
|
2 mV-100 V/div
|
|
觸發類型
|
connect-and-View?、自由、單次、邊沿、延遲、視頻、可選脈寬和外部
雙斜率觸發和事件觸發（n 周期）
|
|
毛刺捕獲
|
8 ns
|
|
示波器測量
|
光標：7
自動： 30 |
|
*大記錄長度
|
ScopeRecord 模式：每個輸入 27,500 點
示波器模式：每個輸入 10,000 點 |
|
存儲器
|
屏幕畫面 + 設置：15
回放 + 設置：2 |
|
顯示屏
|
153 mm 全彩色 LCD，高刷新率
|
|
余輝
|
數字余輝，提供類似于模擬示波器的波形衰減
|
|
波形比較
|
通過自動“通過/失敗”測試進行波形比較
|
