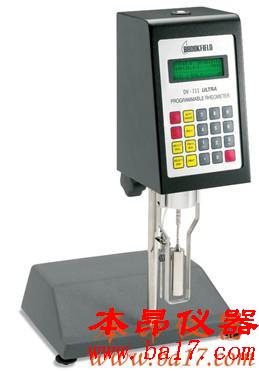

DV-III ULTRA流變儀詳細介紹?
DV-III+流變儀測定相當廣范圍的液體粘度， 粘度范圍與轉子的大小和形狀以及轉速的有關。因?yàn)椋瑢?duì)應于一個特定的轉子， 在流體中轉動而產生的扭轉力一定的情況下， 流體的實際粘度與轉子的轉速成反比， 而剪切應力與轉子的形狀和大小均有關系。對于一個粘度已知的液體，彈簧的扭轉角會隨著轉子轉動的速度和轉子幾何尺寸的增加而增加， 所以在測定低粘度液體時， 使用大體積的轉子和高轉速組合， 相反， 測定高粘度的液體時， 則用細小轉子和低轉速組合。
DV-III+流變儀采用液晶顯示， 顯示信息包括粘度、溫度、剪切應力/剪切率、扭矩、轉子號/轉速以及程序運行跟蹤等。0-10mV 和0-1V 的模擬信號輸出端子可用于連接外部顯示器件和記錄設備， 而RS-232C 數字信號輸出接口則可以用于連接電腦等外圍數據處理系統。
美國Brookfield 公司生產的旋轉粘度計和流變儀是粘度測定的先進標準。DV-III+是博力飛Brookfield公司流變儀系列中的實驗室儀器。
?
1.??? 定時功能? 在一個轉速下采集一個數據點，進行數據的單點采集。在此種模式下可以對采集到的數據進行粘度——濃度、粘度——溫度、粘度——時間、粘度——轉速/剪切速率等結果分析，從而得到不同濃度、溫度、轉速/剪切速率下和不同時間下的流體粘度的變化特征。
2.??? 定扭矩功能? 連續采集數據直到扭矩達到設定值。在一定時間內按一定的時間間隔連續采集數據，可直接得到流體在設定扭矩下的粘度——時間變化特征。
3.??? 速度變化曲線? 測量在不同轉速下的粘度值。可以得到在不相同轉速下的粘度——剪切率變化曲線，在轉速變化的同時還可以控制溫度的變化。
4.??? 溫度變化曲線? 測量在不同溫度下的粘度值。可以得到在不同溫度下的粘度——溫度變化曲線，在溫度變化的同時同樣也可以控制轉速的變化。
5.??? 固化過程? 檢驗樣品的固化特征，本測試所使用的一系列轉速，其相鄰轉速差值為10。
6.??? 觸變指數? 計算觸變指數，本方法所使用的兩個相鄰轉速比為10。
7.??? 屈服應力? 如果配用可選購軟件EZ-Yeild和槳式轉子，可以實現真正的靜態屈服應力測試（軟件里帶有下列數學模型可用于計算屈服應力：Bingham Plastic ，Casson ，Power Law，IPC Paste Analysis）。
流變儀測量功能分析應用：
1.??? 定時功能和定扭矩功能一般用來測量流體的單點不連續的粘度值
2.??? 速度變化曲線和溫度變化曲線功能可以即時得到粘度數據，并可以繪制粘度與時間，溫度，剪切率和剪切應力的變化曲線，對流體的流變性質進行準確的線性分析，從而可以判斷流體的性質和流動性特征。
3.??? 固化過程可以對各種材料的固化特征進行研究分析
4.??? 觸變指數模式下可以得到觸變指數，確定流體的觸變行為特征。
5.??? 在選購軟件EZ-Yeild和槳式轉子的情況下，可以實現真正的靜態屈服應力測試并得到準確結果。
DV-III+ULTRA 流變儀+Wells/Brookfield錐/板粘度計
Wells/Brookfield（錐/板粘度計）適用于小量樣品，可檢測小量樣品（0.5-2.0ml）的絕對粘度，準確的剪切率值可以預測產品的特性，由于樣品用量小，恒溫十分迅速，使測量結果更加精確。建議：在測量樣品的量極少的情況下或者流體粘度值小于1cP時可以選用。注：錐/板粘度計共有5個轉子可供選擇，不同的轉子測量的粘度范圍有所不同。（LV型*小測量范圍：0.1-3KcP,HB型*大測量范圍：314-7.8McP）
配件選擇：
1.??? SSA（小量樣品適配器）+ DV-III+ULTRA 流變儀? SSA包括：水浴夾套，金屬安裝架，1個由客戶選定的SC4轉子和樣品杯，包裝盒（可選購：內置RTD溫度感應器，一次性樣品杯，恒溫水浴。）。 SSA可以用于一定剪切率下進行測量流體的粘度，樣品用量只需要2ml——16ml。水浴夾套可以使樣品在恒溫下測量流體粘度，保證粘度測量的準確度。此種選擇一般是在樣品用量很少或價格很高的情況下使用（標準測量中樣品用量為500ml——600ml）。
2.??? ULA（超低粘度適配器）+ DV-III+ULTRA 流變儀? ULA包括：安裝固件，水浴夾套，樣品杯，有手輪的夾環，底帽，通用接頭的轉子（304\#不銹鋼）。可選購：封閉的樣品杯和轉子（316\#不銹鋼）。ULA專門用于測量低粘度流體的粘度，對于牛頓流體和非牛頓流體都適用，其中LV機型的粘度測量范圍為1cp——10cp。ULA可以準確測量低粘度流體的粘度值，并可以在指定剪切率下進行測量。
3.??? Helpath Stand（升降支架）+ DV-III+ULTRA 流變儀? Helpath Stand包括：電動機，6個T型轉子，連接頭，包裝箱，支架和底座。Helpath Stand專為測試膠狀物，膏體，霜體，油灰膩?zhàn)樱髂z和其他非牛頓流體的粘度而設計的，能夠保持粘度測量值的前后一致，對具有假塑性和觸變性行為的流體粘度的測量有較好的效果。升降支架只能進行流體的單點粘度測量，無法繪制流體的流變曲線。
4.??? Vane Spindle（槳式轉子）+ DV-III+ULTRA 流變儀? Vane Spindle包括3支標準轉子和1支可選購的V-74（其*高剪切應力高達10000Pa）。槳式轉子在浸入樣品時對樣品結構的破壞*少，可以保持樣品顆粒的懸浮狀態，能夠根據粘度數據繪制流動曲線分析圖，并可以在低轉速下測量流體的屈服應力和分析流體的屈服行為信息。槳式轉子主要用于食品，化妝品，密封材料等流體中的粘度測量，同時也可以用于有屈服行為流體的屈服應力的測量。
5.??? Thermosel（加熱器）+ DV-III+ULTRA 流變儀? Thermosel（*高溫度高達+300℃）包括1個由客戶選定的SC4轉子，校正支架，帶有安全防護裝置和隔熱帽的加熱爐，1個可以重復使用的不銹鋼盛樣器，5個一次性使用的鋁制盛樣器，取樣工具，帶RTD溫度探頭的可編程溫度控制器。可選購一次性盛樣器（100個/件）。Thermosel主要是為了解決熱溶膠和高溫液體的粘度測量過程中需要比較高的溫度精確度時才能確保得到的數據的準確而專門設計的，Thermosel可以為客戶提供穩定的，準確的樣品溫度測量環境，配合使用Brookfield粘度計本身的高精確性，使得測量結果不僅準確，而且重現性十分好。
6.??? 其他配件????? DIN適配器（此配件符合德國的標準DIN 53019）此配件是為了那些只有少量樣品的客戶而設計的，樣品量只需要16ml-20ml。Spiral Adapter（螺旋適配器）是為了測試很稠的膏狀物體如焊錫膏，化妝品，藥品，食品和其他非牛頓流體的粘度而設計的，螺旋適配器可以提供多種剪切率來檢測流體的假塑性和觸變性行為。螺旋適配器可以自動測量出物料完整的流變曲線。
?
DV-III ULTRA流變儀技術參數?
轉速范圍：0.01-250 RPM，可從0.01 到0.99RPM 的范圍內以0.01RPM 的增量遞增，以及在1.0 到250RPM 的范圍內以0.1RPM 的增量遞增。
輸入電壓：90伏-260伏交流電壓。頻率：47-440Hz。功耗：小于20瓦。凈重：14.5公斤。
工作溫度：-100℃—300℃? -148℉—+572℉。
扭矩模擬信號輸出：0—1 伏（對應0—100%*大扭矩）。
溫度模擬信號輸出：0—4 伏（10mV/℃）。
RS-232 串行口：用于連接打印機、電腦或Brookfield的恒溫控制器并行口：用于連接打印機。
粘度測量精度：測量范圍的±1%。重復性：±0.2%。
溫度測量精度：±0.1℃：在-100℃到+149℃之間；±0.2℃：在150℃和300℃之間。
?
?
