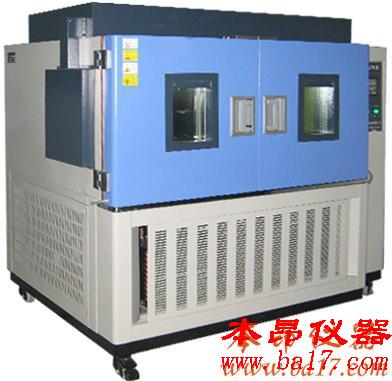

BA-GDCJ4-S01高低溫沖擊試驗箱細介紹：
BA-GDCJ4-S01適合于對產品零部件及材料進行冷熱沖擊的實驗
結構特點
??? 箱體采用數控設備制作、工藝先進、線條流暢，美觀大方
??? 內箱材質為1.2mm厚304SUS高級不銹鋼拉絲板，外箱材質為1.5mm厚好冷軋鋼板靜電噴涂
??? 內箱與外箱之間的保溫材料為好超細玻璃纖維保溫棉，隔溫效果好，內箱與外箱之間門框連接為玻璃鋼連接框，此連接效果好，即使在－80℃情況下，箱體外部也無出汗情況
??? 門與門框之間采用進口密封材料及獨特的硅膠密封結構，密封、抗老化性好
??? 箱內風道采用雙循環系統，由兩只長軸軸流風機，兩只不銹鋼多翼式離心風輪及循環風道組成，上出風、下進風箱內溫度均勻，提高了空氣流量，加熱和冷卻的能力，大幅改善了試驗箱的溫度均勻性
??? 出風口為可調百葉式出風口
??? 空氣介質加熱器，升溫快，壽命長
制冷系統
??? 采用法國“泰康”全封閉復疊式制冷壓縮機組
??? 制冷壓縮機：為保證試驗箱對降溫速率和可達*低溫度的要求，該試驗箱采用復疊式制冷系統
??? 制冷系統的設計應有能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用和故障率下降到較為經濟的狀態。
??? 制冷輔助件：風冷式盤管冷凝器、鰭片式多段式蒸發器，主要制冷配件及控制器件均采用進口原件，如：美國“艾高”干燥過濾器；意大利“卡斯妥”電磁閥；
??? 制冷劑：采用環保制冷劑R404A? R23
??? 冷卻方式：風冷（水冷）
測控系統
??? 采用韓國“TEMP-880S”冷熱沖擊試驗儀控制器，液晶觸摸屏雙溫度可編程，精度高，控制平穩，該控制器采用LCD液晶顯示觸摸屏（5.7英寸），設定值、測量值、時間、加熱器等工作狀態均可直觀顯示，同時具有試驗自動運行及PID參數自整定功能?？刂茀档脑O定采用中文界面的人機對話方式，界面友好，僅需設定溫度就可實現制冷機的自動運行功能。支持多種語言，數據記錄、保存、打印、顯示PV曲線。控制系統使用智能化控制軟件系統，具備自動組合制冷、加熱等子系統的工況，從而保證在整個溫度范圍的高精度控制，達到節能降耗的目的。完善的檢測裝置能自動進行詳細的故障顯示、報警，如當試驗箱發生異常時，控制器自動顯示故障狀態?？蛇x配RS232計算機接口及通訊軟件。
BA-GDCJ4-S01高低溫沖擊試驗箱技術參數：
型號
BA-GDCJ4-S01
工作室尺寸mm
400×500×500mm??
試驗方式
?三箱式? 試件靜止方式
?
高溫室
?預熱溫度范圍+60℃～+200℃?? 升溫速度+60℃～+200℃約25分鐘
?
低溫室
?預冷溫度范圍-70℃～0℃????? 降溫速度+20℃～-70℃約55分鐘
?
噪音：（dB）≤65
?試件擱架承載能力1～30㎏
?試件升降時間10秒
?
溫度偏差：±1℃
?溫度波動度：±0.5℃
?溫度均勻度：±2℃
?
溫度恢復時間：5min
?溫度恢復條件：高溫+80℃保溫≥30min? 常溫保持5分鐘? 低溫-40℃保溫≥50min? 試品重量在規定范圍內
?
電源：AC380V/50Hz+保護接地
?總功率：20KW
?
TEM-880
?溫度顯示精度：0.1℃??? 程式組：120組程式段：1200段，每組*多99段? 程式運行時間：*長99小時99分? 運行方式：程序運行設備具備工作時間累計計時器? A級Pt100鉑電阻專用傳感器 精度高 準確
?
電器控制系統
?電氣控制部分采用法國“施耐德”交流接觸器 熱繼電器 質量可靠其他元器件均為國內知名品牌德力西? 電氣線路設計新穎? 安全可靠箱體右側為電氣控制柜 維修方便
?
安全保護系統
?超溫報警 欠相缺相保護 過電流保護 快速熔斷器 壓縮機高低壓保護 壓縮機過熱保護? 壓縮機過電流保護 缺氣保護 線路保險絲及全護套式端子 接地保護
?
環境溫度
?溫度：+25℃? 相對濕度：不大于85%R?H?? 大氣壓：86～106kPa? 周圍無強烈振動無陽光直接照射或其他熱源直接輻射?? 周圍無強烈氣流，當周圍空氣需強烈流動時，氣流不應直接吹到箱體上 周圍無強電磁場影響? 周圍無高濃度粉塵及腐蝕性物質
?
滿足標準及試驗方法
?BS EN 2591-323-1998 電氣和光學連接元件，溫度沖擊試驗???????????????
GJB 595.4-1988 炮兵光學儀器環境試驗方法? 溫度沖擊試驗??????????????
GJB 150.5-1986 軍用設備環境試驗方法 溫度沖擊試驗????????????????????
GJB 797.4-1990 地雷爆破器材環境試驗方法? 溫度沖擊試驗??????????????
?HB 5830.10-1984 機載設備環境條件及試驗方法? 溫度沖擊試驗???????????????
QJ 1177.5-1987 地空、艦空導彈武器系統環境試驗方法? 溫度沖擊試驗???????
QJ 1184.3-1987 海防導彈環境規范? 彈上設備?? 溫度沖擊試驗?????????????
SJ 20115.3-1992機載雷達環境條件及試驗方法? 溫度沖擊試驗??????????????
WJ 1743.4-1987? 1301滅火瓶環境試驗
?
?
